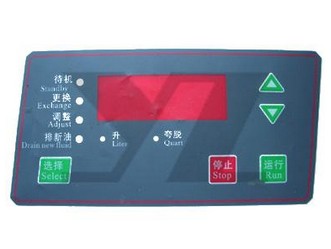

絞車薄膜面板主要由PLC、觸摸屏、光電編碼器、張力傳感器、聲光報苦器.USB存儲器及開關電源組成。系統總體結構如圖1所示。

　　觸摸屏為系統的人機交互界面(HMI)，主要功能是側井參數設定、數據顯示與存儲、報件記錄的顯示與查詢。PLC為核心控制部件，實時檢側光電編碼器A.B相脈沖信號的相位，經PLC的分析處理，判斷電纜的上升或下降.計算出電纜深度與速度.

　　同時，PLC的模擬最輸入端輸入張力傳感器的電壓信號，計算出電纜的張力并輸出與差分張力成比例的電壓信號到數控絞車.數控絞車的動力電源受PLC的閉環控制。聲光報普器受PLC控制，一且產生報替事件，聲光報普器立即得電并發出聲光報苦。

　　光電編碼器隨著電纜的移動會同步轉動.發出寬度相同而相位互差90度的A.B兩相脈沖，當光電編碼器順時針旋轉時，A相脈沖超前B相脈沖90度.逆時針則相反.PLC內部的高速計數器根據A.B兩相脈沖的相位來判斷電纜的升降，脈沖個數則與電纜移動的距離相對應.張力傳感器的翰出為4^-20mA的電流，對應的張力值是0-100KN. USB存儲器可以用U盤或SD卡，觸摸屏定時將PLC采集到的張力、深度以及報并信怠等數據以固定的文件格式記錄到U盤或SD卡中，這個文件在PC機E可以用專用軟件轉換成EXECEL電子表格的格式。PLC與觸摸屏之間采用RS-485總線的Modbus協議進行通信。
